| Наименование марки: | DONGJIAXIN |
| Номер модели: | 、 YTTWY YTTW |
| минимальный заказ: | Могущий быть предметом переговоров |
| цена: | negotiable |
| Условия оплаты: | L/C, T/T, западное соединение, MoneyGram |
| Возможность поставки: | 100KM/WEEK |
Стандарт JG/T313-2014 для строительной индустрии Китайской Народной Республики «Номинальное напряжение 0,6/1 кВ и кабели с неорганической минеральной изоляцией и клеммы под металлическими катушками»
3. Применение
В основном подходит для высотных зданий, развлекательных заведений и многочисленных строительных проектов, требующих высокого качества и высокой безопасности в крупных городах с номинальным напряжением 750 В. В случае пожара электропитание не отключается, и обеспечивается безопасность.

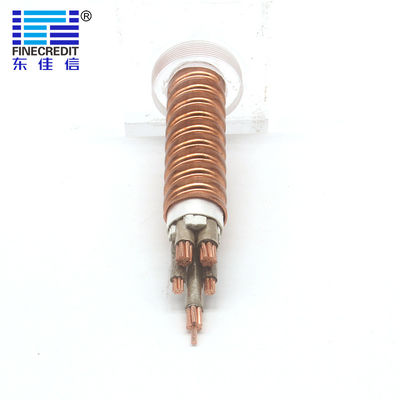

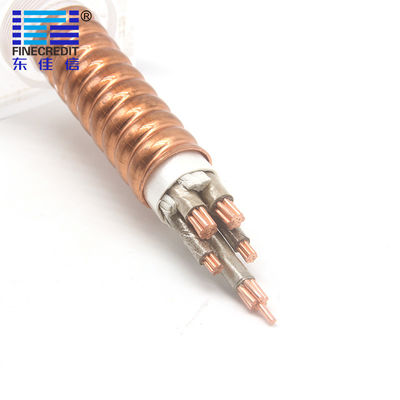

4. Схема конструкции кабеля.
1. Одножильный
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина медной оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20℃ (Ω/км) |
| 1×10 | 7 | 0,7 | 0,4 | 11,0 | 1,83 |
| 1×16 | 7 | 0,7 | 0,4 | 11,0 | 1,15 |
| 1×25 | 7 | 0,7 | 0,4 | 12,0 | 0,727 |
| 1×35 | 7 | 0,7 | 0,4 | 13,0 | 0,524 |
| 1×50 | 10 | 0,7 | 0,5 | 15,0 | 0,387 |
| 1×70 | 14 | 0,7 | 0,5 | 16,0 | 0,268 |
| 1×95 | 19 | 0,9 | 0,5 | 18,0 | 0,193 |
| 1×120 | 24 | 0,9 | 0,5 | 21,0 | 0,153 |
| 1×150 | 30 | 1,0 | 0,5 | 22,0 | 0,124 |
| 1×185 | 37 | 1,1 | 0,5 | 24,0 | 0,0991 |
| 1×240 | 48 | 1,1 | 0,6 | 28,0 | 0,0754 |
| 1×300 | 61 | 1,2 | 0,6 | 30,0 | 0,0601 |
| 1×400 | 61 | 1,4 | 0,6 | 33,0 | 0,0470 |
2. 2-жильный и 3-жильный
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина медной оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20℃ (Ω/км) |
| 2×1,5 | 1 | 1,6 | 0,4 | 11,0 | 12,1 |
| 2×2,5 | 1 | 1,7 | 0,4 | 11,0 | 7,41 |
| 2×4 | 1 | 1,8 | 0,4 | 12,0 | 4,61 |
| 2×6 | 1 | 2,0 | 0,4 | 12,0 | 3,08 |
| 2×10 | 7 | 2,2 | 0,4 | 14,0 | 1,83 |
| 2×16 | 7 | 2,4 | 0,4 | 16,0 | 1,15 |
| 2×25 | 7 | 0,7 | 0,5 | 20,0 | 0,727 |
| 2×35 | 7 | 0,7 | 0,5 | 22,0 | 0,524 |
| 2×50 | 10 | 0,7 | 0,5 | 24,0 | 0,387 |
| 2×70 | 14 | 0,7 | 0,5 | 29,0 | 0,268 |
| 2×95 | 19 | 0,7 | 0,5 | 33,0 | 0,193 |
| 2×120 | 24 | 0,7 | 0,5 | 36,0 | 0,153 |
| 2×150 | 30 | 0,9 | 0,6 | 38,0 | 0,124 |
| 3×1,5 | 1 | 0,9 | 0,4 | 11,0 | 12,1 |
| 3×2,5 | 1 | 1,0 | 0,4 | 11,0 | 7,41 |
| 3×4 | 1 | 1,1 | 0,4 | 12,0 | 4,61 |
| 3×6 | 1 | 1,1 | 0,4 | 13,0 | 3,08 |
| 3×10 | 7 | 1,2 | 0,4 | 15,0 | 1,83 |
| 3×16 | 7 | 1,4 | 0,4 | 17,0 | 1,15 |
| 3×25 | 7 | 1,6 | 0,5 | 21,0 | 0,727 |
| 3×35 | 7 | 1,7 | 0,5 | 23,0 | 0,524 |
| 3×50 | 10 | 1,8 | 0,5 | 27,0 | 0,387 |
| 3×70 | 14 | 2,0 | 0,6 | 27,0 | 0,268 |
| 3×95 | 19 | 2,2 | 0,6 | 30,0 | 0,193 |
| 3×120 | 24 | 2,4 | 0,6 | 33,0 | 0,153 |
| 3×150 | 30 | 0,7 | 0,6 | 36,0 | 0,124 |
3. 4-жильный и 5-жильный
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина медной оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20℃ (Ω/км) |
| 4×1,5 | 1 | 0,7 | 0,4 | 11,0 | 12,1 |
| 4×2,5 | 1 | 0,7 | 0,4 | 12,0 | 7,41 |
| 4×4 | 1 | 0,7 | 0,4 | 13,0 | 4,61 |
| 4×6 | 1 | 0,7 | 0,4 | 14,0 | 3,08 |
| 4×10 | 7 | 0,7 | 0,5 | 17,0 | 1,83 |
| 4×16 | 7 | 0,9 | 0,5 | 20,0 | 1,15 |
| 4×25 | 7 | 0,9 | 0,5 | 23,0 | 0,727 |
| 4×35 | 7 | 1,0 | 0,5 | 26,0 | 0,524 |
| 4×50 | 10 | 1,1 | 0,5 | 30,0 | 0,387 |
| 4×70 | 14 | 1,1 | 0,6 | 31,0 | 0,268 |
| 4×95 | 19 | 1,2 | 0,6 | 34,0 | 0,193 |
| 4×120 | 24 | 1,4 | 0,6 | 37,0 | 0,153 |
| 4×150 | 30 | 1,6 | 0,6 | 41,0 | 0,124 |
| 5×1,5 | 1 | 1,7 | 0,4 | 12,0 | 12,1 |
| 5×2,5 | 1 | 1,8 | 0,4 | 13,0 | 7,41 |
| 5×4 | 1 | 2,0 | 0,4 | 14,0 | 4,61 |
| 5×6 | 1 | 2,2 | 0,4 | 16,0 | 3,08 |
| 5×10 | 7 | 2,4 | 0,5 | 19,0 | 1,83 |
| 5×16 | 7 | 0,7 | 0,5 | 22,0 | 1,15 |
| 5×25 | 7 | 0,7 | 0,5 | 26,0 | 0,727 |
| 5×35 | 7 | 0,7 | 0,5 | 29,0 | 0,524 |
| 5×50 | 10 | 0,7 | 0,5 | 32,0 | 0,387 |
| 5×70 | 14 | 0,7 | 0,6 | 34,0 | 0,268 |
| 5×95 | 19 | 0,7 | 0,6 | 38,0 | 0,193 |
| 5×120 | 24 | 0,9 | 0,6 | 42,0 | 0,153 |
| 5×150 | 30 | 0,9 | 0,6 | 46,0 | 0,124 |
4. 3+1Жила и 3+2 жилы
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина медной оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20℃ (Ω/км) |
| 3×2,5+1×1,5 | 1 | 1,0 | 0,4 | 12,0 | 7,41 |
| 3×4+1×2,5 | 1 | 1,1 | 0,4 | 13,0 | 4,61 |
| 3×6+1×4 | 1 | 1,1 | 0,4 | 14,0 | 3,08 |
| 3×10+1×6 | 7 | 1,2 | 0,5 | 16,0 | 1,83 |
| 3×16+1×10 | 7 | 1,4 | 0,5 | 20,0 | 1,15 |
| 3×25+1×16 | 7 | 1,6 | 0,5 | 23,0 | 0,727 |
| 3×35+1×16 | 7 | 1,7 | 0,5 | 24,0 | 0,524 |
| 3×50+1×25 | 10 | 1,8 | 0,5 | 28,0 | 0,387 |
| 3×70+1×35 | 14 | 2,0 | 0,6 | 31,0 | 0,268 |
| 3×95+1×50 | 19 | 2,2 | 0,6 | 34,0 | 0,193 |
| 3×120+1×70 | 24 | 2,4 | 0,6 | 37,0 | 0,153 |
| 3×150+1×70 | 30 | 0,7 | 0,6 | 40,0 | 0,124 |
| 3×2,5+2×1,5 | 1 | 0,7 | 0,4 | 12,0 | 7,41 |
| 3×4+2×2,5 | 1 | 0,7 | 0,4 | 14,0 | 4,61 |
| 3×6+2×4 | 1 | 0,7 | 0,4 | 15,0 | 3,08 |
| 3×10+2×6 | 7 | 0,7 | 0,5 | 17,0 | 1,83 |
| 3×16+2×10 | 7 | 0,9 | 0,5 | 21,0 | 1,15 |
| 3×25+2×16 | 7 | 0,9 | 0,5 | 24,0 | 0,727 |
| 3×35+2×16 | 7 | 1,0 | 0,5 | 26,0 | 0,524 |
| 3×50+2×25 | 10 | 1,1 | 0,6 | 30,0 | 0,387 |
| 3×70+2×35 | 14 | 1,1 | 0,6 | 33,0 | 0,268 |
| 3×95+2×50 | 19 | 1,2 | 0,6 | 37,0 | 0,193 |
| 3×120+2×70 | 24 | 1,4 | 0,6 | 40,0 | 0,153 |
| 3×150+2×70 | 30 | 1,6 | 0,6 | 44,0 | 0,124 |
5. 4+1Жила
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина медной оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20℃ (Ω/км) |
| 4×2,5+1×1,5 | 1 | 1,7 | 0,4 | 13,0 | 7,41 |
| 4×4+1×2,5 | 1 | 1,8 | 0,4 | 14,0 | 4,61 |
| 4×6+1×4 | 1 | 2,0 | 0,4 | 15,0 | 3,08 |
| 4×10+1×6 | 7 | 2,2 | 0,5 | 18,0 | 1,83 |
| 4×16+1×10 | 7 | 2,4 | 0,5 | 21,0 | 1,15 |
| 4×25+1×16 | 7 | 0,7 | 0,5 | 25,0 | 0,727 |
| 4×35+1×16 | 7 | 0,7 | 0,6 | 29,0 | 0,524 |
| 4×50+1×25 | 10 | 0,7 | 0,6 | 32,0 | 0,387 |
| 4×70+1×35 | 14 | 0,7 | 0,6 | 34,0 | 0,268 |
| 4×95+1×50 | 19 | 0,7 | 0,6 | 38,0 | 0,193 |
| 4×120+1×70 | 24 | 0,9 | 0,6 | 41,0 | 0,153 |
| 4×150+1×70 | 30 | 0,9 | 0,6 | 45,0 | 0,124 |
В соответствии с национальными стандартами, метод испытаний на огнестойкость проводов и кабелей, в соответствии с GB/12666.6 Класс А, горение в огне с температурой пламени 950℃, прикладывается напряжение 750 В между фазой и фазой и между фазой и оболочкой, он должен выдерживать в течение 90 минут без пробоя. Класс B, горение в огне с температурой пламени 750-800℃, прикладывается напряжение 750 В между фазой и фазой и между фазой и оболочкой, он должен выдерживать в течение 90 минут без пробоя.
В соответствии с BS6387, гибкий огнестойкий кабель соответствует следующим требованиям:
Класс A 650℃ 3ч
Класс B 750℃ 3ч
Класс C 950℃ 3ч
Класс S 950℃ 20мин
JG/T 313-2014, BS 6387-2013
▼Варианты заказа:
Для получения быстрой котировки/поставок, пожалуйста, убедитесь, что ваши запросы и заказы содержат следующие данные:
1 Международный или специальный стандарт. (Или точное использование кабеля.)
2 Номинальное напряжение.
3 Медные или алюминиевые проводники.
4 Размер каждого проводника.
5 Материал изоляции: ПВХ, XLPE или другие.
6 Количество и идентификация проводников.
7 Другие требования.
8 Упаковка.
9 Требуемое время доставки.
10 Требуемый срок действия.
Если все это кажется вам слишком техническим, свяжитесь с нами. Мы будем рады помочь вам в определении лучших продуктов для вашего конкретного применения и ответить на любые ваши вопросы.
Ключевые слова: #Кабель #Провод #Провод и кабель #Электрический кабель #Гибкий кабель #Кабель XLPE #Кабель LAN #Кабель управления #Кабель LSZH #Кабель DJX #Производитель кабеля #Завод кабеля #Поставщик кабеля #Поставщик кабеля #Оптовая продажа кабеля #Резиновый кабель #Силовой кабель #Солнечный кабель #Бронированный кабель #Минеральный кабель #Бронированный кабель #Изолированный кабель #Медный кабель
▼ Информация о компании:
35 лет опыта в области исследований и разработок, производства и продажи проводов и кабелей.
Инвестиции в размере 200 миллионов для строительства современного индустриального парка площадью 100 000 квадратных метров.
Лаборатория CNAS, более 100 отчетов об испытаниях.
Продукция широко используется в сфере недвижимости, муниципальных, промышленных объектов, мобильной связи и т. д.
