| Наименование марки: | DONGJIAXIN |
| Номер модели: | WDZ-YJV |
| минимальный заказ: | Могущий быть предметом переговоров |
| Price: | negotiable |
| Условия оплаты: | L/C, T/T |
| Возможность поставки: | 100KM/Week |
|

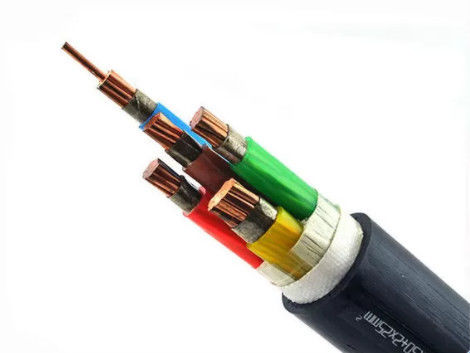

Области применения огнестойкого кабеля Этисиловые кабелииспользуются для электроснабжения в низковольтных системах. Они хорошо подходят для подземного использования в промышленных целях с дополнительной механической защитой. Эти кабели могут быть закреплены на кабельных лотках, внутри каналов или закреплены на стенах. Используется в энергетических сетях, на нефтеперерабатывающих заводах, шахтах, в отелях, школах, туннелях, высотных зданиях, больницах, электростанциях, центрах обработки данных, бизнес-центрах, где существует риск пожара
1. Проводники Проводники должны быть класса 1 или класса 2 из отожженной меди без покрытия или с металлическим покрытием, или из алюминия или алюминиевого сплава, или класса 5 из меди без покрытия или с металлическим покрытием в соответствии с IEC 60228. Материал XLPE и толщина должны соответствовать IEC 60502 или BS 5467, рассчитанным на непрерывную работу при 90°C. Алюминиевые/оцинкованные стальные/стальные проволоки, наложенные спирально поверх внутреннего покрытия в соответствии с IEC 60502-1, или двойные алюминиевые/стальные ленты, а также медная/луженая медная проволока также могут быть изготовлены по запросу. Внешняя оболочка должна быть из экструдированного ПВХ типа ST1/ST2 в соответствии с IEC 60502-1, полиэтилена типа ST3/ST7, безгалогенного компаунда ST8, полихлоропрена, хлорсульфонированного полиэтилена или аналогичных полимеров, тип SE1 также доступен по запросу. Кабели могут поставляться со специальной огнестойкой внешней оболочкой из ПВХ для соответствия требованиям испытаний на огнестойкость IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24, безгалогенный материал соответствует IEC60754-1/2 и IEC 60684-2.
Ключевые слова: #Кабель #Провод #Провод и кабель #Электрический кабель #Гибкий кабель #Кабель XLPE #Кабель LAN #Кабель управления #Кабель LSZH #Кабель DJX #Производитель кабеля #Завод кабеля #Поставщик кабеля #Поставщик кабеля #Оптовая продажа кабеля #Резиновый кабель #Силовой кабель #Солнечный кабель |
| Тип продукта | Структура проводника (мм) | Толщина изоляции (мм) | Толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Макс. сопротивление проводника при 20℃ (Ω/км) |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – Термоизолированная стена (одножильный) | A2 – Термоизолированная стена (многожильный) | B1 – Видимый электроканал (одножильный) | B2 – Видимый электроканал (многожильный) | |||
|
|
|
|
|||
| B1 – Электроканал в кирпичной кладке (одножильный) | B1 – Электроканал в кирпичной кладке (многожильный) | C – На стене | C – На потолке | |||
|
|
|
|
|||
| C – Неперфорированный лоток | F – Перфорированный лоток (одножильный) | F – Перфорированный лоток (многожильный) | F – Подвесной (одножильный) | |||
|
|
|
|
|||
| E – Подвесной (многожильный) | B2 – Строительное пространство | B2 – Строительное пространство | B1 – Электроканал (одножильный) | |||
|
|
|
|
|||
| B2 – Электроканал (многожильный) | B2 – Закрытый канал, встроенный в пол (многожильный) | B2 – Закрытый канал, встроенный в пол (многожильный) | B1 – Вентилируемый канал, встроенный в пол | |||
|
|
|||||
| C – Встроен в кирпичную кладку | D – Закопан в дополнительную механическую защиту | |||||
* Размеры и спецификации могут быть изменены без предварительного уведомления.
▼ Стандарты и сертификаты:
Международные: IEC 60502-1
Национальные: GB/ T 12706.1-2008
Мы можем соблюдать самые строгие графики доставки в соответствии с каждым заказом на покупку. Соблюдение сроков всегда является главным приоритетом, так как любая задержка в поставке кабеля может способствовать общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных катушках, гофрированных коробках и бухтах. Концы кабеля герметизируются самоклеящейся лентой BOPP и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана атмосферостойким материалом на внешней стороне барабана в соответствии с требованиями заказчика.
▼ Данные о кабельном барабане:
| КАБЕЛЬНЫЕ БАРАБАНЫ | D1=Диаметр фланца (мм) | W=Полезная ширина (мм) | D2=Диаметр барабана (мм) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Порт доставки :
|
|
|
| Порт Шэньчжэнь | Порт Гонконга |
Порт Гуанчжоу
|
▼ Технические параметры:
1. Одножильный
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Макс. сопротивление проводника при 20℃ (Ω/км) |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2 жилы и 3 жилы
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Макс. сопротивление проводника при 20℃ (Ω/км) |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4 жилы и 5 жил
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Макс. сопротивление проводника при 20℃ (Ω/км) |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1 Жила и 3+2 жилы
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Макс. сопротивление проводника при 20℃ (Ω/км) |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼Варианты заказа:
Для получения быстрой котировки / поставок, пожалуйста, убедитесь, что ваши запросы и заказы содержат следующие данные:
1 Международный или специальный стандарт. (Альтернативно, точное использование кабеля.)
2 Номинальное напряжение.
3 Медные или алюминиевые проводники.
4 Размер каждого проводника.
5 Материал изоляции: ПВХ XLPE или другие.
6 Количество и идентификация проводников.
7 Другие требования.
8 Упаковка.
9 Требуемое время доставки.
10 Требуемый срок действия.
Если все это кажется вам слишком техническим, свяжитесь с нами. Мы будем рады помочь вам в определении лучших продуктов для вашего конкретного применения и ответить на любые ваши вопросы.
▼ Информация о компании:
30-летний опыт работы в области исследований и разработок, производства и продажи проводов и кабелей.
Инвестиции в размере 200 миллионов для строительства современного индустриального парка, занимающего площадь 65000 квадратных метров.
Годовой доход составляет около 500 миллионов долларов США.
Лаборатория CNAS, более 100 отчетов об испытаниях.
Продукция широко используется в сфере недвижимости, муниципальных, промышленных объектов, мобильной связи и т. д.
