| Наименование марки: | DONGJIAXIN |
| Номер модели: | WDZ-YJV |
| минимальный заказ: | Могущий быть предметом переговоров |
| цена: | negotiable |
| Условия оплаты: | L/C, T/T |
| Возможность поставки: | 100KM/Week |
|

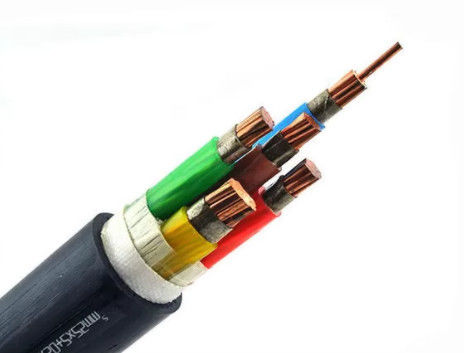

Огнестойкий кабель Эти кабели используются для электроснабжения в системах электроустановок низкого напряжения. Они подходят для прокладки внутри и снаружи помещений, в кабельных каналах, под землей, на силовых и распределительных станциях, в местных энергораспределительных сетях, на промышленных предприятиях, где нет риска механического повреждения. 1. Проводники Проводники должны быть либо класса 1, либо класса 2 из простой или отожженной меди с металлическим покрытием, либо из простого алюминия или алюминиевого сплава, либо класса 5 из простой меди или меди с металлическим покрытием в соответствии с IEC 60228. Материал и толщина сшитого полиэтилена должны соответствовать IEC 60502 или BS 5467, рассчитанному на непрерывную работу при температуре 90°C. Внутренние покрытия могут быть экструдированы или притерты. Для кабелей с круглыми жилами, за исключением кабелей с числом жил более пяти, внутреннее покрытие внахлест допускается только в том случае, если промежутки между жилами существенно заполнены. Перед нанесением экструдированного внутреннего покрытия допускается использование подходящего связующего. Материал совместим с изоляционным материалом. Материалы, используемые для внутренних покрытий и наполнителей, должны быть пригодны для рабочей температуры кабеля и совместимы с изоляционным материалом. Для безгалогенных кабелей внутреннее покрытие и наполнители также должны быть изготовлены из безгалогенового компаунда. По запросу также могут быть изготовлены алюминиевые/оцинкованные стальные/стальные проволоки, наложенные спирально на внутреннее покрытие согласно IEC 60502-1, или двойные алюминиевые/стальные ленты и медная/луженая медная проволока. Внешняя оболочка должна быть изготовлена из экструдированного ПВХ типа ST1/ST2 в соответствии с IEC 60502-1, полиэтилена типа ST3/ST7, безгалогенного компаунда ST8, полихлоропрена, хлорсульфированного полиэтилена или аналогичных полимеров, тип SE1 также доступен по запросу. Кабели могут поставляться со специальной огнестойкой внешней оболочкой из ПВХ, соответствующей требованиям испытаний на возгорание согласно IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24. Безгалогенный материал соответствует IEC60754-1/2 и IEC 60684-2.
7.Конструкции Проводник: одножильный или многожильный (класс 1 или 2) из отожженной меди, соответствующий стандарту BS EN 60228. Изоляция: XLPE (сшитый полиэтилен), рассчитанный на 90 ℃. Прокладка: огнестойкий полиолефин LSOH, черный. Бронирование: SWA (бронирование стальной проволокой) Оболочка: огнестойкий полиолефин LSOH, черный.
Ключевые слова: #Кабель#Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable
|
| Тип продукта | Структура проводника (мм) | Толщина изоляции (мм) | Толщина оболочки (мм) | Прибл. диаметр кабеля (мм) | Максимальное сопротивление проводника при 20 ℃ (Ом/км) |
| 1×1,5 | 1 | 0,8 | 1,4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1,4 | 5,6 | 7.41 |
| 1×4 | 1 | 1.0 | 1,4 | 6.0 | 4,61 |
| 1×6 | 1 | 1.0 | 1,4 | 6,5 | 3.08 |
| 1×10 | 7 | 1.0 | 1,4 | 7,6 | 1,83 |
| 1×16 | 7 | 1.0 | 1,4 | 8,6 | 1.15 |
| 1×25 | 7 | 1.2 | 1,4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1,4 | 11.2 | 0,524 |
| 1×50 | 10 | 1,4 | 1,4 | 12,5 | 0,387 |
| 1×70 | 14 | 1,4 | 1,4 | 14.3 | 0,268 |
| 1×95 | 19 | 1,6 | 1,5 | 16,5 | 0,193 |
| 1×120 | 24 | 1,6 | 1,5 | 18,2 | 0,153 |
| 1×150 | 30 | 1,8 | 1,6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1,7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1,8 | 24,9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1,9 | 27,5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30,8 | 0,0470 |
|
|
|
|
|||
| A1 – Теплоизолированная стена (Одножильный) | А2 – Теплоизолированная стена (многожильная) | B1 – Видимый электропровод (Одножильный) | B2 – Видимый электрод (многожильный) | |||
|
|
|
|
|||
| Б1 – Электропровод в кирпичной кладке (Одножильный) | Б1 – Электропровод в кирпичной кладке (многожильный) | В – На стене | С – На потолке | |||
|
|
|
|
|||
| C – Неперфорированный лоток | F – Лоток перфорированный (Одножильный) | F – Лоток перфорированный (многожильный) | F – подвесной (одноядерный) | |||
|
|
|
|
|||
| E – Подвесной (многоядерный) | B2 – Строительная площадка | B2 – Строительная площадка | B1 – Электропровод (Одножильный) | |||
|
|
|
|
|||
| B2 – Электропровод (многожильный) | B2 – Закрытая кабельная дорожка, встроенная в пол (многожильный) | B2 – Закрытая кабельная дорожка, встроенная в пол (многожильный) | B1 – Вентилируемый желоб, встроенный в пол. | |||
|
|
|||||
| C – Вмонтированный в кирпичную кладку | D – Погружен в дополнительную механическую защиту | |||||
* Размеры и технические характеристики могут быть изменены без предварительного уведомления.
▼Стандарты и сертификаты:
Международный: МЭК 60502-1.
Национальный: ГБ/Т 12706.1-2008
Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
▼ Данные кабельного барабана:
| КАБЕЛЬНЫЕ БАРАБАНЫ | D1 = Диаметр фланца (мм) | W = полезная ширина (мм) | D2 = диаметр ствола (мм) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 г. | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Порт доставки:
|
|
|
| ПортШэньчжэнь | Порт Гонконга |
Порт Гуанчжоу
|
▼ Технические параметры:
1. Одноядерный
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20 ℃ (Ом/км) |
| 1×1,5 | 1 | 0,7 | 1,4 | 6.0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1,4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1,4 | 6,9 | 4,61 |
| 1×6 | 1 | 0,7 | 1,4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1,4 | 8.4 | 1,83 |
| 1×16 | 7 | 0,7 | 1,4 | 9.4 | 1.15 |
| 1×25 | 7 | 0,9 | 1,4 | 11,0 | 0,727 |
| 1×35 | 7 | 0,9 | 1,4 | 12,0 | 0,524 |
| 1×50 | 10 | 1.0 | 1,4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1,4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1,5 | 17,3 | 0,193 |
| 1×120 | 24 | 1.2 | 1,5 | 19,0 | 0,153 |
| 1×150 | 30 | 1,4 | 1,6 | 20,9 | 0,124 |
| 1×185 | 37 | 1,6 | 1,6 | 23,0 | 0,0991 |
| 1×240 | 48 | 1,7 | 1,7 | 25,7 | 0,0754 |
| 1×300 | 61 | 1,8 | 1,8 | 28,3 | 0,0601 |
| 1×400 | 61 | 2.0 | 1,9 | 31,6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35,1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42,1 | 0,0283 |
2. 2 ядра и 3 ядра
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20 ℃ (Ом/км) |
| 2×1,5 | 1 | 0,7 | 1,8 | 10,6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1,8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1,8 | 12.4 | 4,61 |
| 2×6 | 1 | 0,7 | 1,8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1,8 | 15,4 | 1,83 |
| 2×16 | 7 | 0,7 | 1,8 | 17,4 | 1.15 |
| 2×25 | 7 | 0,9 | 1,8 | 20,6 | 0,727 |
| 2×35 | 7 | 0,9 | 1,8 | 22,6 | 0,524 |
| 2×50 | 10 | 1.0 | 1,8 | 26,2 | 0,387 |
| 2×70 | 14 | 1.1 | 1,8 | 29,8 | 0,268 |
| 2×95 | 19 | 1.1 | 1,9 | 34,0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37,4 | 0,153 |
| 2×150 | 30 | 1,4 | 2.2 | 41,2 | 0,124 |
| 2×185 | 37 | 1,6 | 2.3 | 45,6 | 0,0991 |
| 2×240 | 48 | 1,7 | 2,5 | 51,0 | 0,0754 |
| 2×300 | 61 | 1,8 | 2.6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2.0 | 2,9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1,8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1,8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1,8 | 13.2 | 4,61 |
| 3×6 | 1 | 0,7 | 1,8 | 14,0 | 3.08 |
| 3×10 | 7 | 0,7 | 1,8 | 16,4 | 1,83 |
| 3×16 | 7 | 0,7 | 1,8 | 18,6 | 1.15 |
| 3×25 | 7 | 0,9 | 1,8 | 22,0 | 0,727 |
| 3×35 | 7 | 0,9 | 1,8 | 24.2 | 0,524 |
| 3х50 | 10 | 1.0 | 1,8 | 28,0 | 0,387 |
| 3х70 | 14 | 1.1 | 1,9 | 32,1 | 0,268 |
| 3х95 | 19 | 1.1 | 2.0 | 36,4 | 0,193 |
| 3х120 | 24 | 1.2 | 2.1 | 40,3 | 0,153 |
| 3х150 | 30 | 1,4 | 2.3 | 44,3 | 0,124 |
| 3×185 | 37 | 1,6 | 2.4 | 49,1 | 0,0991 |
| 3×240 | 48 | 1,7 | 2.6 | 54,9 | 0,0754 |
| 3х300 | 61 | 1,8 | 2,7 | 60,1 | 0,0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67,4 | 0,0470 |
| 3х500 | 61 | 2.2 | 3.2 | 75,3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3,5 | 90,0 | 0,0283 |
3. 4 ядра и 5 ядер
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20 ℃ (Ом/км) |
| 4×1,5 | 1 | 0,7 | 1,8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1,8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1,8 | 14.3 | 4,61 |
| 4×6 | 1 | 0,7 | 1,8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1,8 | 18,0 | 1,83 |
| 4×16 | 7 | 0,7 | 1,8 | 20,4 | 1.15 |
| 4х25 | 7 | 0,9 | 1,8 | 24,3 | 0,727 |
| 4×35 | 7 | 0,9 | 1,8 | 26,7 | 0,524 |
| 4×50 | 10 | 1.0 | 1,8 | 30,8 | 0,387 |
| 4х70 | 14 | 1.1 | 2.0 | 35,4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44,9 | 0,153 |
| 4×150 | 30 | 1,4 | 2.4 | 49,3 | 0,124 |
| 4×185 | 37 | 1,6 | 2.6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1,7 | 2,8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1,8 | 3.0 | 67,2 | 0,0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75,3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3,5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3,8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1,8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1,8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1,8 | 15,6 | 4,61 |
| 5×6 | 1 | 0,7 | 1,8 | 16,7 | 3.08 |
| 5×10 | 7 | 0,7 | 1,8 | 19,6 | 1,83 |
| 5×16 | 7 | 0,7 | 1,8 | 22,3 | 1.15 |
| 5×25 | 7 | 0,9 | 1,8 | 26,7 | 0,727 |
| 5×35 | 7 | 0,9 | 1,8 | 29,4 | 0,524 |
| 5×50 | 10 | 1.0 | 1,9 | 34,1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39,1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44,7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0,153 |
| 5×150 | 30 | 1,4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1,6 | 2,8 | 60,6 | 0,0991 |
| 5×240 | 48 | 1,7 | 3.0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1,8 | 3.2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2.0 | 3,5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3,8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0,0283 |
4. 3+1Ядро и 3+2 ядра
| Сечение проводника (мм²) | Структура проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Приблизительный диаметр кабеля (мм) | Максимальное сопротивление проводника при 20 ℃ (Ом/км) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1,8 | 12,9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1,8 | 14,0 | 4,61 |
| 3×6+1×4 | 1 | 0,7 | 1,8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1,8 | 17,3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1,8 | 19,8 | 1.15 |
| 3×25+1×16 | 7 | 0,9 | 1,8 | 23,3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1,8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1.0 | 1,8 | 29,4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1,9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38,1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1,4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1,6 | 2,5 | 51,2 | 0,0991 |
| 3×240+1×120 | 48 | 1,7 | 2.6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1,8 | 2,8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70,1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78,3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92,1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1,8 | 13,8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1,8 | 15.1 | 4,61 |
| 3×6+2×4 | 1 | 0,7 | 1,8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1,8 | 18,5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1,8 | 21,3 | 1.15 |
| 3×25+2×16 | 7 | 0,9 | 1,8 | 24,9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1,8 | 26,6 | 0,524 |
| 3×50+2×25 | 10 | 1.0 | 1,8 | 31,4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35,6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1,4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1,6 | 2,5 | 54,2 | 0,0991 |
| 3×240+2×120 | 48 | 1,7 | 2,7 | 60,3 | 0,0754 |
| 3×300+2×150 | 61 | 1,8 | 2,9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3,5 | 83,1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3,8 | 97,0 | 0,0283 |
▼Варианты заказа:
Для оперативного предложения/поставок убедитесь, что ваши запросы и заказы содержат следующие данные:
1 Международный или специальный стандарт. (В качестве альтернативы точное использование кабеля.)
2 Номинальное напряжение.
3 Медные или алюминиевые проводники.
4 Размер каждого проводника.
5 Изоляционный материал: ПВХ, сшитый полиэтилен или другие.
6 Количество и обозначение проводников.
7 Прочие требования.
8 Упаковка.
9 Требуемый срок поставки.
10 Требуемая достоверность.
Если все это кажется вам слишком техническим, почему бы не связаться с нами. Мы с нетерпением ждем возможности помочь вам определить лучшие продукты для вашего конкретного применения и ответить на любые ваши вопросы.
